有源蜂鸣器与无源蜂鸣器简易区别
蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）。下面臻美智能电子科技有限公司简述有源蜂鸣器和无源蜂鸣器的区别。
一、有源蜂鸣器与无源蜂鸣器从外观上进行区分
1.蜂鸣器是常用的发声元器件，蜂鸣器可以分为两类
①有源蜂鸣器
②无源蜂鸣器
这两种蜂鸣器在驱动方式上存在区别和使用方法不同。要区分蜂鸣器是有源f蜂鸣器的，还是无源蜂鸣器的可以从如下几个方面进行区分。
2.从外观设计进行区分分类

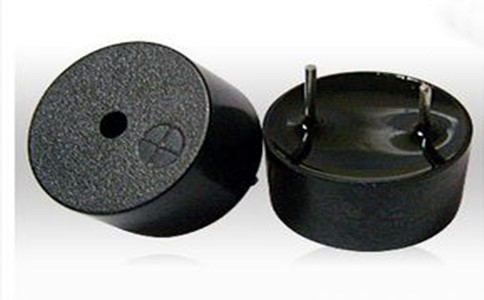

有源蜂鸣器在使用时具有正负之分，在外观上其引脚长短不一，引脚长的为正极，引脚短的为负极。而无源蜂鸣器的引脚长度距离一致。另外，其底部如果是灌封的看不见电路板一般为有源的，如果底部能看见电路板一般为无源的。
3.从阻值进行区分
有源蜂鸣器内部有震荡电路，而无源蜂鸣器内部则没有，所以结构的不同导致了其内部阻值也不同。在购买有源蜂鸣器时，公司电子商城的老板只会问你要几V的3.3V的，还是5V的。如果买无源蜂鸣器，公司电子商城老板则会问你要多少欧姆的，要16Ω，还是要42Ω的。所以用万用表测量，如果阻值只有几十欧姆的则为无源蜂鸣器，如果阻值为KΩ级别则为有源蜂鸣器。
4.通过直流电压技术测试
①以5V控制直流电压驱动输出为例做测试，将5V直接加在蜂鸣器的引脚上输出，如果能发出清脆的嘀嘀声，且方向颠倒后不发声，则为有源蜂鸣器；如果发出的是咔咔之类比较断续的声音，则为无源蜂鸣器。
②有源蜂鸣器的使用比较简单，给两端加入合适的电压就会发出清脆的声音，但是声调比较单一；无源蜂鸣器则需要加入音频/频率信号来驱动，但是无源蜂鸣器根据所加信号频率的不同，可以不出不同音调的声音，所展现出的声音形态比较丰富。
二、有源蜂鸣器与无源蜂鸣器从驱动上进行区分
1.方法一：找来稳压电源直接连接，如果发出“咔咔”声音是无源，发出“嘀嘀”是有源蜂鸣器。
2.方法二：用万用表的欧姆档进行测量，若电阻值只要几十欧，颠倒仍为几十欧，则为无源。阻值大于1K，则为有源蜂鸣器。
3.方法三：看器件上面是否含有白色的胶纸，含有的是有源蜂鸣器，没有的是无源；有源蜂鸣器的引脚一高一低，无源的两个引脚高度一致。

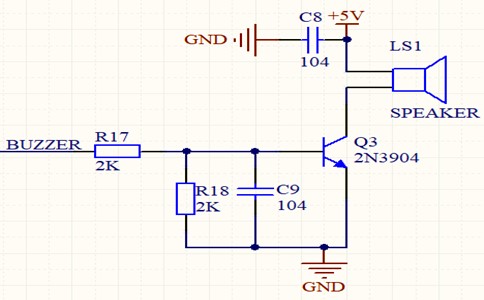

4.上图是NPN三极管驱动的蜂鸣器电路，只需三极管工作在开关状态即可，其中，
①C9可以在有强干扰的环境下，有效的滤除干扰信号，避免电子蜂鸣器变音和意外发声。
②C8为电源滤波电容，滤除电源高频杂波。
5.电阻R18的作用：
①其一下拉电阻，如果R17输入端悬空，R18的存在能够使三极管可保持可靠的关断状态，如果没有R18，当电子BUZZER输入端悬空时，则易收到干扰而可能导致三极管状态发生意外翻转或进入不期望的放大状态，造成蜂鸣器意外发声。
②其二R18可提升高电平的门槛电压。如果删除R18，则三极管的高电平门槛电压就只有0.7V，即R1输入端只要超过0.7V就有可能导通，添加R18情况就不同了，对应上图，当输入电压达到约2.2V时，三极管才会饱和导通。
③其三R17输入端悬空时，R18可作为C9和极间电容的放电回路。
④电子蜂鸣器工作只需要保证三极管工作在开关状态，同理还有P型三极管的蜂鸣器电路，原理一致，三极管工作在开关状态。

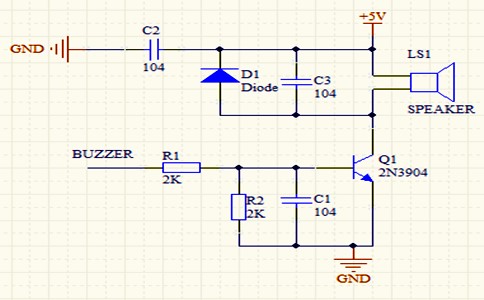

⑤无源蜂鸣器电路，需要续流二极管D1。
无源蜂鸣器本质上是一个嵌入式感性电子元件，其电流不能瞬变，因此必须有一个续流二极管D1单片机提供续流。否则，在蜂鸣器两端震荡源会有反向感应电动势振荡，产生几十伏的尖峰电压，可能损坏驱动三极管，并干扰整个电路系统的其它部分。而如果电路中工作电压较大，要使用耐压值较大的二极管，而如果电路工作频率高，则要选用高速的二极管，无源蜂鸣器需要一定频率的方波（2K-5K左右）去驱动，C3可以提高电路的抗干扰性。
