压电式与电磁式蜂鸣器区别及故障分析

日期： 2020-06-19 22:23 作者： www.aibuzzer.com 浏览：

蜂鸣器是一种常见的发声元器件，广泛应用于各种电子产品，用于警报或者提醒，洗衣机、微波炉、搅拌机、闹钟、遥控车、计算器等智能家居都会用到蜂鸣器。那么蜂鸣器按照类别可分为压电式和电磁式两种。

压电式蜂鸣器以及电磁式蜂鸣器的大家都很想知道怎么区别，具体的结构和发生原理，驱动方式我们将简单分类做如下介绍：

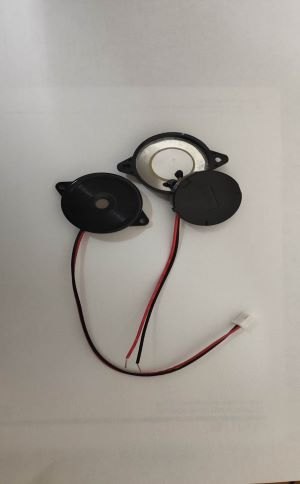

压电式蜂鸣器由压电蜂鸣片发声，由压电陶瓷制成，需要在压电蜂鸣片的两面镀上电极用于通电，给压电蜂鸣片施加交流的驱动信号后，因为压电效应，压电蜂鸣片会产生机械变形的伸展和收缩，可以推动和压电陶瓷片贴在一起的金属片振动发出声音。压电式发声需要压电蜂鸣片来回振动，所以需要用方波信号驱动，驱动压电式需要较高的驱动电压以获取较大的声音。

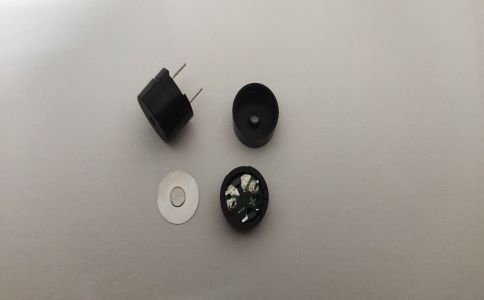

电磁式蜂鸣器利用电磁线圈带动金属振动膜发出声音，所以电磁式内部有线圈和磁铁。通电时吸住振动膜，断电时金属振动膜弹回。电磁式最好用1/2方波（1/4 duty）驱动以获得较好的效果，电磁式驱动电压较低，但需要较多的电流。

一、蜂鸣器结构部分：

1.压电式蜂鸣器，它主要是由以下这些部件所组成：

①、共鸣箱

②、多谐振荡器

③、阻抗匹配器

④、外壳

⑤、发光三极管

2.电磁式蜂鸣器则是由以下这些部分所组成：

①、振荡器

②、电磁线圈

③、磁铁

④、振动膜片

⑤、外壳

二、压电式和电磁式蜂鸣器的区别及蜂鸣器故障分析

1.压电式蜂鸣器和电磁式蜂鸣器两者发声原理，其中：压电式是以压电陶瓷的压电效应，来带动金属片的振动而发声；主要是以方波来驱动而发声，其次压电式还需要较高的电压才能产生足够的音压，一般建议为9V以上。

2.电磁式蜂鸣器是利用电磁的原理，在通电后将金属振动膜吸下，不通电时依振动膜的弹力弹回，而电磁式蜂鸣器则是以1/2的方波进行驱动发声方法；

3.电磁式蜂鸣器只要用1.5V的电压就可以发出85分贝以上的音压了，那么相当于压电式蜂鸣器的9v来说，可能只会在电流的消耗上面才会高于压电式蜂鸣器。

4.它们在相同的尺寸时，电磁式蜂鸣器的响应频率可以做的比压电式蜂鸣器的更低一些。

三、蜂鸣器常见故障及分析

蜂鸣器在使用过程中出现的不良情形通常有以下几种：

1、蜂鸣器没有安装前就不响，这是属本身质量不行

2、蜂鸣器焊接后出现无音或时响时不响，这种情形可能是焊接过程中使用的烙铁功率过大（建议用20-30W的烙铁）或时间过长（建议3秒内完成一个焊点）导致蜂鸣器的针脚与线圈的焊接点受热熔化后虚焊。

3、焊接后单片机蜂鸣器鸣叫过程中出小声、无音或沙音变调，这种情形可能是启动的电流电路过小或过大（蜂鸣器正常工作输出电流20-30mA）导致蜂鸣器不能正常sound 鸣叫。

4、蜂鸣器使用一段时间后出现变音或无音，这种情形可能是蜂鸣器的连续鸣叫时间过长（蜂鸣器连续鸣叫时间不能超过8-10小时，否则会变音或烧坏电路）或是蜂鸣器受环境影响。

5、蜂鸣器焊接后在电线板上工作时就出现变调或无音但拆下来用直流稳压电源测试则没有问题，这种情形可能是蜂鸣器受到干扰。
