蜂鸣器报警电路如何驱动

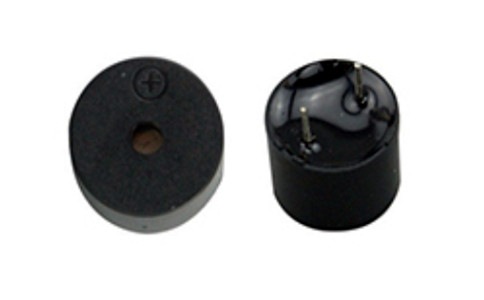

蜂鸣器就是将蜂鸣片封装在一个腔体内的发声器件，分有源和无源。往往有源蜂鸣器的价格要比无源蜂鸣器价格稍贵一点，就是多了个内部驱动电路。那么有源和无源的区别是以驱动上需不需要输出频率的脉冲发生，有源直接高低电平就能发声，无源需要输出一定频率的波形驱动发声，电路上两者可以兼容通用。在简易自动报警器中，常常采用蜂鸣器发声或发光二极管发光产生示警信号。由于小型蜂鸣器驱动电流不大，简化了电路设计。
一、蜂鸣器报警电路

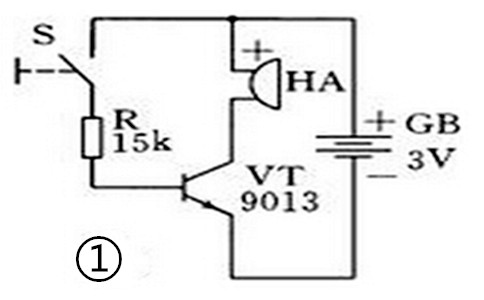

1.HA为声响指示器，采用低电压（3V）蜂鸣器，其工作电流仅需十几个毫安。VT选用9013，fe≈200，偏置电阻器R为15kΩ，VT的基极电流IB约0.1mA，集电极电流IC约为10mA，此时VT已经饱和导通，其集电极—发射极之间电压VCE仅为0.05V 。
2.将图1电路中的控制开关S换成干簧管开关，就改造成磁控声响电路。
3.将图1电路中的R减小到10kΩ，控制开关S换成光敏电阻器或光敏二极管，就成为光控声响电路。这些电路有什么作用呢？是否可以做为保险柜防盗报警，在打开柜门时，由于磁铁离开干簧管或者保险柜外光线照射而报警。必要时可以将磁控元件、光敏元件接到下偏置，以满足反相的控制效果。
二、湿度音响报警电路

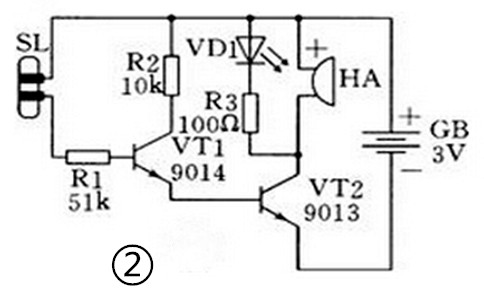

1.湿度报警音响自动报警器由两级三极管组成，只是元器件参数不同。湿度报警电路需要使用对潮湿敏感的元件，可以在绝缘体上固定两个电极，当绝缘体吸水潮湿后，绝缘性能受到破坏而使电极间“漏电”，报警器示警。
2.如果在蜂鸣器两端并联上由发光二极管和限流电阻器串联而成的光指示信号器件，就成为湿度讯响报警电路。当其检测到潮湿信号时，自动发出灯光和音响示警信号。这个电路能否做为下雨、下雾或者婴儿尿布尿湿告知器。如果怕吵醒婴儿，可以去掉蜂鸣器而只保留光指示部分。
