蜂鸣器结构原理与蜂鸣器种类介绍
一、蜂鸣器的介绍
1．蜂鸣器的作用
蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器、单片机等电子产品中作发声器件。
2．蜂鸣器的分类
蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种发声类型。
①按其设计驱动方式的原理分，可分为：有源蜂鸣器（内含驱动线路，也叫自激式蜂鸣器）和无源蜂鸣器（外部驱动，也叫他激式蜂鸣器）
②按构造方式的不同，可分为：电磁式蜂鸣器和压电式蜂鸣器
③按封装的不同，可分为：DIP-BUZZER（插针蜂鸣器）和SMD-BUZZER（贴片式蜂鸣器）
④按控制电流的不同，可分为：直流蜂鸣器和交流蜂鸣器，其中，以直流最为常见压电蜂鸣器，用的是压电材料，即当受到外力导致压电材料发生形变时压电材料会产生电荷。同样，当通电时压电材料会发生形变。
3．蜂鸣器与电路图形符号
蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。
二、蜂鸣器的结构原理
1．压电式蜂鸣器
压电蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。有的压电式蜂鸣器外壳上还装有发光三极管。多谐振荡器由晶体管或集成电路系统构成，当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的pwm音频频率信号，阻抗匹配器推动压电蜂鸣片发出声音。

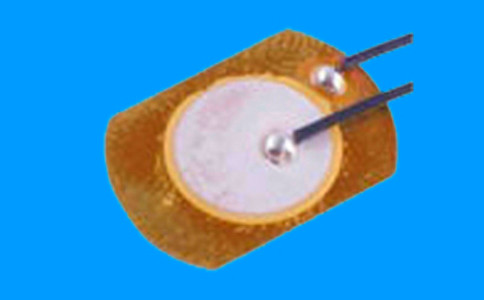

2．压电蜂鸣片
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
3．电磁式蜂鸣器
电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后，振荡器产生的pwm音频信号电流通过电磁线圈，使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
三、蜂鸣器制作工艺：
1．制备电磁铁M：在长约6厘米的铁螺栓上绕100圈导线,线端留下5厘米作引线,用透明胶布把线圈粘好,以免线圈松开,再用胶布把它粘在一个盒子上,电磁铁就做好了。
2．制备弹片P：从铁罐头盒上剪下一条宽约2厘米的长铁片，弯成直角，把电磁铁的一条引线接在弹片上，再用胶布把弹片紧贴在木板上。
3．用曲别针做触头Q，用书把曲别针垫高，用胶布粘牢，引出一条导线，如图连接好电路图。
4．调节设置M与P之间的距离（通过移动盒子），使电磁铁能吸引弹片，调节触点与弹片之间的方波距离，使它们能恰好接触电阻，通电后就可以听到蜂鸣声。
